HMI SAMKOON SK-070QE-V3
Màn hình HMI Samkoon SK-070QE-V3, kích thước 7 inch, độ phân giải 800×480 pixel, nổi bật với khả năng chống nước IP67. Hiển thị sắc nét với 16 triệu màu, hỗ trợ kết nối đa dạng qua 3 cổng COM (RS232/422/485), tương thích với mọi loại PLC thông dụng. Tốc độ download/upload nhanh, tích hợp đầy đủ các tính năng như USB, lưu trữ dữ liệu lịch sử, công thức, báo động và biểu đồ dữ liệu. Hỗ trợ tới 300 giao thức PLC và 50 ngôn ngữ khác nhau. Samkoon SK-070QE-V3 là lựa chọn hoàn hảo cho mọi hệ thống tự động hóa.

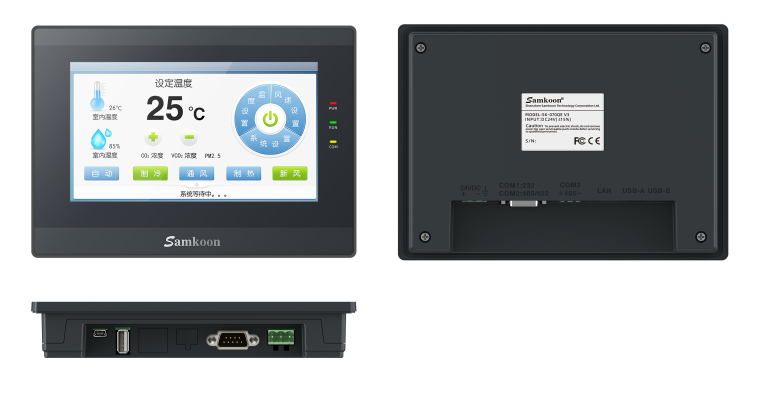

1.Hình ảnh sản phẩm:
2.Tính năng sản phẩm:
2.1. Cấu hình hiệu suất cao
- Dựa trên hệ điều hành Linux, ổn định, hiệu quả, an toàn và đáng tin cậy.
- Bộ xử lý Cortex A7 công nghiệp hiệu suất cao lên đến 1GHz, hai nhân.
- Bộ nhớ lớn 128MB FLASH + 128MB DDR3, hỗ trợ lưu trữ USB ngoại vi.
2.2.Các module chức năng đa dạng
- Hỗ trợ nhiều nhóm công thức, chức năng đa cửa sổ
- Hỗ trợ việc thu thập dữ liệu nhanh chóng, chức năng báo động dữ liệu
- Hỗ trợ nhập tiếng Trung
- Hỗ trợ hơn 300 giao thức truyền thông PLC
- Hỗ trợ 50 ngôn ngữ
- Đa chức năng và đa dạng kiểm soát
2.3. Hỗ trợ nhiều chuẩn kết nối
- Hỗ trợ nhiều chế độ truyền thông (232/422/485)
- Hỗ trợ tải xuống qua cổng USB
2.4. Tính năng mã hóa (Bảo mật)
- Mã hóa tệp cấu hình
- Cài đặt thanh toán, bảo mật HMI
- Nhiều hệ thống bảo mật đa lớp, an toàn và đáng tin cậy
2.5. Hỗ trợ nhiều màu sắc
- Hỗ trợ 16770,000 màu
2.6. Kiểm soát chất lượng tiêu chuẩn cao
- Được chứng nhận bởi FCC, Class A và CE
3.Thông số sản phẩm:
| Cấu trúc | Môi trường làm việc | ||
| Kích thước | 203 x 145 x35 (mm) | Nhiệt độ | -20°C~55°C(no freeze) |
| Kích thước lỗ khoét | 192 x 138 (mm) | Độ ẩm | 5~95%RH(ngưng tụ) |
| Khối lượng | 700 (g) | Chống động đất | 10~25Hz |
| Vật liệu vỏ | Nhựa công nghiệp ABS+PC | ||
| Công suất/ Cổng | Thông số kỹ thuật/ Thông số an toàn | ||
| Công suất tiêu thụ | 4W | Bộ nhớ | 128MB FLASH + 128MB DDR3 |
| Nguồn điện | (DC12~24V)±15% | CPU | Cortex A7 1GHz dual core |
| Các cổng truyền thông | COM1: RS232 | Kiểm tra cách điện áp cao | 1000V AC, 1 phút |
| COM2: RS485/422 | Kiểm tra tĩnh | ±6kV | |
| USB-A, USB-C | Chứng nhận FCC | Chứng nhận bởi FCC, lớp A | |
| Phần mềm | Chứng nhận CE | Bởi EN55032 và EN55035 | |
| Phần mềm lập trình | SKTOOL 7.1 | Cấp bảo vệ | IP65 |
| Hiển thị | |
| Kích thước hiển thị | 7 inch (16:9) |
| Độ phân giải | 800 x 480 |
| Màu sắc | 16.770.000 màu |
| Module đèn nền | LED |
| Tỷ lệ tương phản | 400:1 |
| Độ sáng (cd/m^2) | 450 |
4.Bản vẽ:
| Tài liệu | Phần mềm | ||
| Hướng dẫn sử dụng HMI SERIES SK | SK SERIES HMI INSTRUCTION（2022） | SKTOOL 7.1 |  |
| Hướng dẫn sử dụng HMI | Human-Machine interface Manual | Samkoon cloud 3.0 mobile app | |
