1.Thông số chung:

• Điện áp đầu vào: 24VDC

• Kích thước hiển thị: 7 inch

• Độ phân giải: 1024×600 Pixel

• Đầu vào số: 16 (24VDC Sink/ Source)

• Đầu ra Transistor NPN: 16

• Mở rộng: 2 Module Plugin (Digital, Analog, Pt100, Thermocouple)

• Bộ đếm tốc độ cao: 4 kênh

• Phát xung tốc độ cao: 4 kênh 200KHz

• CPU: 32 bit

• Bộ nhớ: Hơn 20.000 steps

• Dữ liệu thanh ghi: 8.000 words

• Truyền thông: Modbus TCP/IP, Modbus RTU (RS485)

• Tích hợp đồng hồ thời gian thực

• Ngôn ngữ lập trình: Ladder, FBD, SFC

2. Tính năng sản phẩm:

2.1.Cấu hình phần cứng và phần mềm mạnh mẽ:

• Phần cứng dựa trên bộ vi điều khiển 32 bit với lõi Arm® Cortex®-M4, tần số chính 200 MHz, khả năng chống nhiễu phần cứng nâng cao, đáp ứng ổn định với các dao động điện lưới và đảm bảo máy hoạt động liên tục và hiệu quả.

• Trình biên dịch code trực tiếp nhanh gấp 10 lần trình thông dịch

2.2.Giao diện giao tiếp phong phú:

• Cổng giao tiếp Ethernet (Modbus TCP/IP), RS485, hỗ trợ Modbus RTU

• 1 cổng tải xuống USB tốc độ cao.

• Tải xuống, giám sát và gỡ lỗi PLC từ bất kỳ cổng giao tiếp nào.

2.3. Bảo mật

• Mật khẩu cho thao tác upload, download, monitor,…

• Chức năng chống upload.

• Mật khẩu cho chương trình con, khối hàm.

2.4. Hiệu năng toàn diện và linh hoạt:

• Hỗ trợ 4 kênh đọc xung tốc độ cao.

• 4 kênh phát xung tốc độ cao 200KHz

• Hỗ trợ module mở rộng giao tiếp CAN, tốc độ truyền thông tối đa 1Mbps và có thể mở rộng tối đa 16 module.

• Module mở rộng có thể sử dụng như một bộ điều khiển độc lập để chạy chương trình.

• Mặt trước hỗ trợ 1 module mở rộng plug-in nhỏ, có thể kết hợp với module IO kỹ thuật số, module analog, module nhiệt độ tùy ý, cắm và sử dụng ngay.

2.5.Phần mềm lập trình được nâng cấp SKTOOL7.1:

• Tốc độ biên dịch <0,5 giây, tốc độ tải xuống <3 giây và cho phép chỉnh sửa chương trình trực tuyến.

• SKTOOL7.1 hỗ trợ danh sách lệnh, sơ đồ khối chức năng, lập trình sơ đồ bậc thang SFC, giao diện người dùng được tùy biến cao, chứa các lệnh PLC phong phú và các khối chức năng có thể được viết bằng ngôn ngữ C.

• Phần mềm áp dụng kiến ​​trúc được biên dịch để đảm bảo rằng nó không thể được giải mã và chương trình không thể bị bẻ khóa.

• Phần mềm có khả năng tương thích phong phú với các sản phẩm cạnh tranh và có thể chuyển đổi trực tiếp các chương trình tương đương (Mitsu,Delta, Xinje…) để sử dụng.

2.6.Tích hợp truyền thông:

• Hỗ trợ các giao thức Modbus RTU RS485, Modbus TCP/IP

2.7. Bộ nhớ lớn:

• Hỗ trợ hơn 20.000 dòng lệnh, không lo giới hạn bộ nhớ.

2.8. Đồng hồ chính xác:

• Chip thời gian thực bổ sung được sử dụng để nâng cao độ chính xác của đồng hồ.

3. Thông số chi tiết:

Cấu trúc và môi trường làm việc		Thông số đầu ra/ thông số đầu vào
Kích thước(mm)	204 x 148 x 45	Đầu vào số	16, hỗ trợ 4 kênh đọc xung tốc độ cao
Kích thước lỗ khoét(mm)	192 x 138	Đầu ra số	16 ngõ ra Transistor NPN, hỗ trợ 4 kênh phát xung 200kHz
Khối lượng (g)	700	Đầu vào Analog	Có thể kết nối Plugin, mở rộng tối đa 8 kênh
Chất liệu vỏ	Nhựa ABS + PC	Đầu ra Analog	Có thể kết nối Plugin, mở rộng tối đa 8 kênh

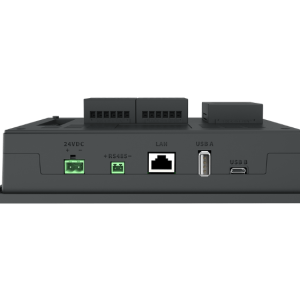

Màn hình		Cổng kết nối
Kích thước hiển thị	7 inch (16:9)	Nguồn cấp	DV24V
Độ phân giải (pixel)	1024 x 600	Ethernet	Hỗ trợ
Màn hình cảm ứng	Loại 4 dây độ chính xác cao	USB Download	Hỗ trợ
Màu sắc	16.770.000	USB Port	Hỗ trợ
Module nguồn ánh sáng đen	LED	PLC Communication Port	Không hỗ trợ
Độ tương phản	400:1	HMI Communication Port	Hỗ trợ
Độ sáng (cd/m2)	450



Thông tin/ Chứng chỉ		Môi trường hoạt động
Bộ nhớ	128MB DDR	Nhiệt độ hoạt động	-25͒C ~ 55͒C (no freeze)
CPU	Cortex A7 1GHz, Dual Core	Độ ẩm hoạt động	5~95% RH
Kiểm tra điện áp cao	1000VAC, 1 phút	Chống chịu rung động	10~25Hz
Kiểm tra tĩnh điện	6kV
Chứng chỉ FCC	FCC, ClassA	Phần mềm
Chứng chỉ CE	EN55032 và EN55035	Phần mềm lập trình	SKTOOL7.1
Cấp độ bảo vệ	IP65 (Mặt trước)

4. Bản vẽ:
